WPL D12 Custom Lower Arm


04 Januari 2021

Note: Link download ada di bawah setelah penjelasan dan keterangan.

Penjelasan

Saya membuat custom lower arm WPL D12 karena saat berbelok ban mentok di lower arm bawaan mobil RC dan juga untuk memaksimalkan kontak ban depan saat berbelok.

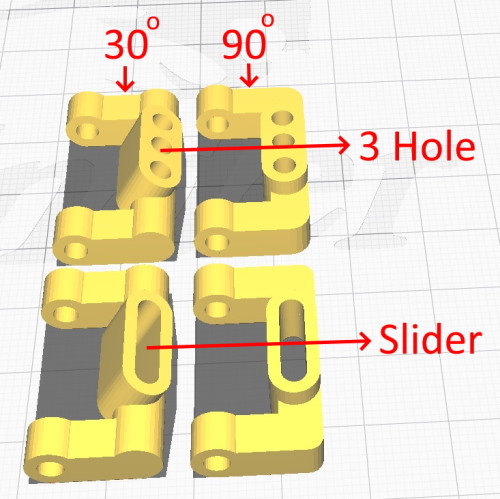

Saat ini ada dua desain dengan dua varian yang bisa dipilih. Ada juga aksesoris yang bisa di download jika diperlukan.

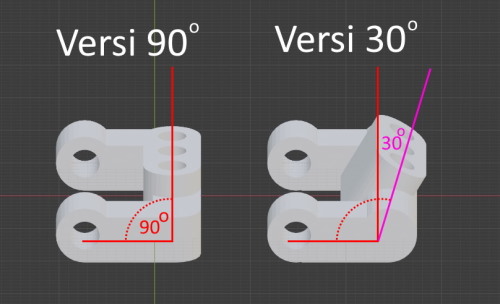

Lower Arm Desain #1: Sudut 90 derajat

  • Nama file:
    • d12_lower_arm_90_3hole (versi 3 lubang)
    • d12_lower_arm_90_slider (versi slider)
  • Kelebihan: Ban bisa lebih mepet ke chasis
  • Kekurangan: Posisi lower arm lebih kebawah (Ground Clearence lebih sedikit). Lebih jelas bisa menonton video di bawah.

Note: Untuk Desain #1 ada pilihan dengan 3 lubang dan model slider untuk mengatur sudut caster band depan.

Lower Arm Desain #3: Sudut 30 derajat

  • Nama file:
    • d12_lower_arm_30_3hole (versi 3 lubang)
    • d12_lower_arm_30_slider (versi slider)
  • Kelebihan: Ground Clearence lebih tinggi.
  • Kekurangan: Kalau diatur ban mepet ke chassis dan pakai ban lebar, ada resiko ban masih mentok lower arm ketika berbelok. (Kalau pakai pengaturan link rod standar, masih aman).

Note: Untuk Desain #2 ada pilihan dengan 3 lubang dan model slider untuk mengatur sudut caster band depan.

Link Rod End Ball Joint Housing

  • Nama file:
    • d12_ball_joint_housing_short (versi pendek)
    • d12_ball_joint_housing_long (versi panjang)
  • Fungsi: Sebagai ball joint housing untuk memegang C-Cup bawaan WPL D12. Saya buat biar tidak perlu beli ball joint housing. Menggunakan baut M3. Ada dua varian yang panjang dan pendek.

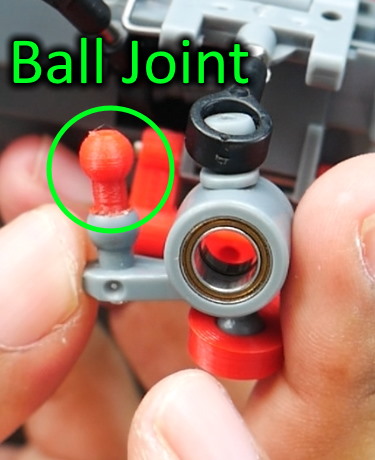

WPL D12 Ball Joint

  • Nama file: d12_ball_joint

Fungsi: Sebagai sambungan ball joint agar posisi ball joint pada sistem kemudi lebih tinggi Untuk memasang tinggal pakai baut M2 x15mm. Baut dari bawah (tidak perlu mur).

DOWNLOAD:

Link: thingiverse.com/thing:4709475

Cara mencetak file diatas melalui penyedia jasa 3D Print:

  1. Kunjungi market place penyedia jasa. Kalau online misalnya tokopedia.com. Ketik: JASA 3D PRINT PLA
  2. Kontak / hubungi penyedia jasa, lalu kasih link download: www.thingiverse.com/thing:4709475
  3. Beritahukan file yang mau di print (+ jumlah). Misalnya kalau mau print Lower Arm Sudut 90 derajat maka butuh total 6 file berikut:
    • d12_lower_arm_90_3hole (2pcs)
    • d12_ball_joint_housing_long (2pcs)
    • d12_ball_joint (2 pcs)
  4. Penyedia jasa akan memeriksa file yang mau di print lalu dicek menggunakan software. Setelah itu penyedia jasa akan menginformasikan berat total semua barang yang perlu dicetak.
  5. Setelah itu bisa dilanjutkan dengan proses "pembelian" jasa cetak 3D Print di market place online. Masukkan jumlah (berat) sesuai dengan yang diinformasikan oleh penyedia jasa. Contoh: misalnya setelah dicek dengan software didapat berat total semua adalah 5gr, maka di bagian "jumlah" barang yang mau dibeli, isikan dengan: 5.

Catatan:

  • Kamu tidak perlu download file-nya. Cukup kasih link download ke penyedia jasa.
  • Disarankan print sekalian part cadangannya (print dua kali lipat) agar tidak rugi ongkos kirim.
  • Atau bisa juga minta print semua part yang ada di www.thingiverse.com/thing:4709475 lalu dikalikan 2 / minta di print sepasang (kecuali pentolan ball joint karena kecil bisa minta di print 4 kali).
